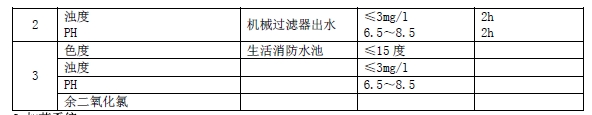

2 加药系统
2.1 凝聚剂加药系统的运行
2.1.1 投运前的准备
2.1.1.1 现场凝聚剂及储备充足，搅拌机及加药泵完好，处于备用状态。
2.1.1.2 溶解桶及溶液箱衬胶完好无损，内部无杂物，各阀门完好，处于备用状态。
2.1.1.3 清水管、各加药管道畅通无泄漏；有关表计完好，指示正确。
2.1.1.4 控制柜输入电压正确，无漏电现象。
2.1.1.5 凝聚剂的配制：开溶解桶进水门，放水门至1/3 处，关清水门。缓慢加入规定数量的凝聚剂，再加清水至2/3 处。关进水门，启动溶解桶搅拌机搅拌3～10min，停搅拌机，开溶解桶出口门，将配好的药液放入溶液箱内，关溶解桶出口门。正常情况下，要求溶解箱液位不低于2/3。
2.1.2 启动
2.1.2.1 开凝聚剂加药泵进出口门，按“启动”按钮，该泵投入运行，向混合池进水管加药。
2.1.2.2 调节加药泵冲程，调整至适当加药量。
2.1.3 停止
2.1.3.1 按加药泵停止按钮，停运加药泵。
2.1.3.2 关闭所有处于开启状态的阀门。
2.2.1 系统简述
2.2.1.1 系统组成
系统由德国prominent 公司成套提供，主要由DIC 仪表，CLO2 控制器，CDV35 型二氧化氯发生器，
CDE2 型传感器，NaCLO2 储药罐，HCL 储药罐等设备组成。
2.2.1.2 反应原理
5NaCLO2+4HCL→4CLO2+5NaCL+2H2O
2.2.1.3 工作原理
二氧化氯发生器在通过外部控制装置控制运行的情况下,计量泵的输出量可以根据控制脉冲数或模拟电流的强度对冲程频率进行比例调节，通过自主或外部控制器件控制的计量泵将HCL、NaCLO2 原液按需要量精确地注入反应器，在反应器中这两种化学物质发生反应产生二氧化氯溶液。由于泵的压力，生成的二氧化氯经过一个计量阀被注入到所要处理的水流中。安装在压力管路中的药量监视器能防止发生只有一种化学原液被注入（如其中一台泵被损坏，或者输液管损坏等）。如果发生这种情况监视器将关闭整个设备并自动发出声光报警器信号。
2.2.1.4 CDV35 适用条件
适合于参考加药量为0.3mg/l，处理水最大流量153m3/h，5bar 时出力46g/h，产生的二氧化氯立即加入被处理水中的系统。反应所用药品为9%的盐酸和7.5%的亚氯酸钠。
2.2.2 系统描述
2.2.2.1 反应器
反应器和泵是分开的，被安装在一个密封的箱内。反应器上方的管路上有一个观察窗，从这里可观察反应的情况。
2.2.2.2 通风、排风系统
排气系统保证定期有新鲜空气进入反应器密封箱内，它包括一个注入器和一个由控制系统操作的电磁阀。新鲜空气通过排气阀或一段通到大气的管路进入反应室。
2.2.2.3 计量泵
计量泵安装在支撑板的底部，有两个排污瓶安装在他们之间，在吸液段这边，有一段软连管连接着泵和吸液总线，计量泵有一个圆形的钮可调节泵的冲程长度。
泵的冲程频率是通过脉冲控制，并由控制器计算，每一个输入脉冲产生一个冲程。泵的冲程长度设置应大致相等（相差范围在±20%以内），CDV35 泵的冲程长度不应小于60%。
2.2.2.4 液流监视装置
液流监视单元的任务是保证系统操作过程中，两种药液持续不断地供给。如果某种药液体积流量的减少量超过30%，监视单元就会触发报警开关关掉二氧化氯系统。
2.2.2.5 旁路
产生的二氧化氯溶液在旁路中稀释后，加入到主管路中。
2.2.2.6 吸液总线
包括两级液位监视报警功能，如果某一种药液的液面低于第一级警戒线，控制器发出第一级警告，提示信息“Acid level low”或“Chlorite level low”同时红色警报灯“alarm”闪烁。这时系统仍继续运行，而且“Warning”警告继电器被接通。
如果液面到达第二级警戒线，系统就会自动关闭而且控制器会显示信息“Acid container empty”或Chlorite container empty”，这时“alarm”继电器被接通。红色警报灯“alarm”持久地亮着并发出声音报警。
2.2.3 控制
2.2.3.1 功能顺序
控制器向计量泵发出一个脉冲使泵依次产生一个冲程，冲程在液流监视器产生一个信号，并回馈到控制器，如果回馈信号失败，系统在8 个故障脉冲后关闭，并显示相应的错误信息，同时红色的警报灯会闪烁（L2）。
按下“Acknowledge”键，系统会重新启动。
2.2.3.2 控制器显示单元
控制单元上部的指示灯通过黄灯闪烁来指示计量泵的控制信号（L5—酸泵，L9—亚氯酸钠泵）。
如果他们显示红色表示计量泵有故障。
液位监视器指示灯为绿色的L4。
2.2.3.3 功能键
“start/stop”通过这个键，可以使系统从任何程序级别中开始或停止投加在“standby”模式中，它可以改变参数的设定，在操作过程中，绿色的指示灯L1 会亮着。
“Dischatge”这个键可打开排气系统的电磁阀，使空气从反应器箱中被吸走，按下此键时排气操作会持续5 分钟，而正常操作下只有12 秒。
“Calibrate/star—up”按下此键，最大频率下的一定数量的冲程被启动。
“Change”改变操作模式或功能。
“Smaller”减少显示值。
“Back”逐步返回操作菜单，一次返回一级设定。
“Larger”增大显示值。
“Store”保存一个显示值或一种状态。
“Acknowledge”错误信息响应。
2.2.4 操作
打开“Start—stop”键开关，系统识别码既会显示在顶上一行，下面是有关软件版本显示在左边，有关的状态码显示在右边，这些状态码（代表系统操作状态）在调试过程中已设置好，大约30 秒中后，显示切换到正常操作状态，操作模式和投加量显示出来。
2.2.5 检查反应——取样二氧化氯
二氧化氯反应可通过反应器出口窥视镜观察到有浅黄色出现，在反应器中充分混合后约1 小时可从主管路中取水样，用DPD 方法比色测定二氧化氯。
2.2.6 取换药器罐
* 用“start/stop”键关闭系统。
* 将有关化学品之容器置于系统下部。（左边：Bellozon——盐酸，右边：Bellonzon——亚氯酸钠）。
* 将吸液总线放入相应的容器中，使其悬挂在容器底部之上，拧紧螺盖。
* 检查吸液总线是否有气泡，若有需赶尽。
2.2.7 排放
更换药液容器后，空气可能会吸附在吸液管上，泵吸液总线可能被气压影响而影响运行效果，因此有必要排放系统到吸液总线维持原来的无气泡，动作过程中，冲程长度应设在100%位置。泵运行过程中只调冲程长度，如果手动操作中冲程长度不是100%，在更换之前应记录下该值，以便保持连续运行。
* 开启球阀排放（注意控制表计）
* 若有必要，按几次“Calibrate/start—up”（调整/启动）键，被输送液体可收集在排放瓶中。
* 操作泵直到吸液管及流出的液体内无气泡为止。按“Calibrate/start—up”（调整/启动）键，被输送液体可收集在排放瓶中。
