中水深度处理（中水岛）运行规程

发布时间：2011/4/5 阅读次数：17587 字体大小: 【小】【中】【大】

本广告位全面优惠招商！欢迎大家投放广告！广告投放联系方式

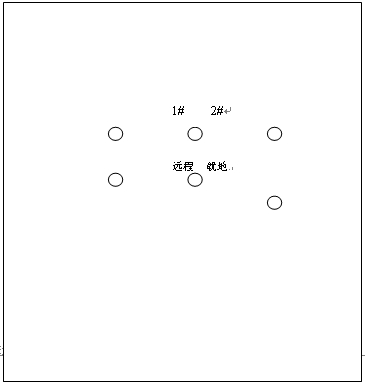

图3.2 变频器开关柜面板图示

2.远程控制：正常使用情况下，将选择开关打到“远程”位置，即可在控制中实现1台变频、1台备用、有故障自动切换功能。特别说明的是1、2#超滤给水泵只能1台运行，在运行频率达到50Hz且运行压力降到40KPa时，系统自动启动3#给水泵（工频）运行、1#（或2#）继续变频运行。

3.就地控制：将选择开关打到“就地”位置，可以在控制面板上手动启、停

操作（注意：只能启动其中1台）。

3.12.2.2抽屉式开关柜

MNS低压动力抽屉式开关柜操作（曝气风机、事故泵、回收水泵、CIP加药计量泵、硫酸计量泵、盐酸泵和轴流风机）。

空气低压动力抽屉式开关柜单元格示意图如图6. 所示。

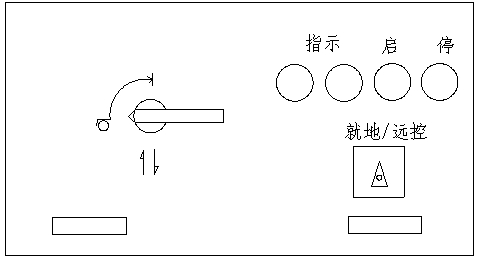

图3.3 抽屉式开关柜面板图示

1.合闸操作

1）首先将抽屉柜平稳地放入导轨，来回拉动平滑自如，将抽屉柜本体在导轨上向内平稳地推入，直至不能推动为止。

2）将联锁开关从“↑↓”位置顺时针转至“O ”位置。

3）向下按压，同时顺时针转动手柄，把手柄转从“O”位置转至“I”位置，此时断路器合闸，带电。

2.就地启动操作

1）操作人员将“就地/远控”转换开关旋至“就地”位置。

2）在满足启动条件后, 按绿色启动按钮，此时设备开始启动。

3.就地停止操作

1）在设备需要停止时，操作人员首先按红色停止按钮，此时设备停止运行。

4远控自动操作

1）操作人员将“就地/远控”转换开关旋至“远控”位置。

2）在满足启动条件后, 操作人员在集控室工控机上点击启动按钮，此时设备开始按照控制要求运行。

5.分闸操作

1）向下按压，同时逆时针转动手柄，把手柄转从“I”位置转至“O”位置，此时断路器分闸，断电。

2）将联锁开关从“O ” 位置逆时针转至“↑↓”位置。

3）把抽屉柜本体在导轨上向外平稳地拉出。

3.12.2.3气动阀箱

气动阀箱分为：BAF碳氮池3台、氮池3台、超滤膜池3台和其它气动阀1台。箱体示意图如下：

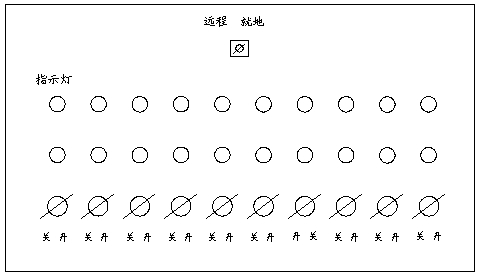

图3.4 就地控制气动阀箱面板图示

1.合闸操作

由电气专业人员操作，将断路器合闸。

2.就地开操作

1）操作人员将“就地/远控”转换开关旋至“就地”位置。

2）在满足启动条件后, 转动“开/关”旋钮，在“开位”置时，气动阀打开。

3.就地关操作

在满足启动条件后，转动“开/关”旋钮，在“关”位置时，气动阀关闭。

4.远控自动操作

1）操作人员将“就地/远控”转换开关旋至“远控”位置。

2）在满足启动条件后, 操作人员在集控室上位机上点击启动按钮，此时设备开始按照控制要求运行。

1.4 消防、火灾报警及控制系统

火灾区域报警控制屏、传输/控制电缆、报警触发装置、警报装置、监控模块、通讯装置、扬声器等。区域火灾报警和控制系统的设备与全厂火灾报警和控制系统设备选型为NOTIFIER品牌，中水岛火灾报警器以通讯的方式接入电厂中央火灾报警控制器

1.5 中水热控系统

3.14.1分析仪表的切换操作

3.14.1.1COD、NH3-N、总磷检测仪使用切换方法：

由于COD、NH3-N、总磷检测仪是BAF系统进水水质和超滤系统产水水质共用的检测仪表，因此在监测水质时，为了避免两种不同水质条件下的干扰，注意如下切换方法：

1.检测装置共用一个总的取样箱。该取样箱配置了BAF取样进水电磁阀、UF产水取样进水电磁阀和排污电磁阀。

2.如果检测UF产水水质，上位机上打开排污电磁阀进行排放。待排放完全后，再打开超滤产水取样进水电磁阀，冲洗5-10分钟后，关闭排污阀。待取样箱满水后关闭超滤产水取样进水电磁阀。

3.分别取下COD、NH3-N、总磷检测仪采样进口毛细管。用吸耳球从一端向另一端用空气挤压，直到管内无原有水样。

4.将采样毛细管，按照原接入口插入仪表口。各自接通电源后再按照COD、NH3-N、总磷检测仪的测定方法进行检测操作。

5.如果是检测BAF进水水样，仍重复上述操作。不同的是，开启的进水取样电磁阀是BAF取样进水电磁阀。

注意：在每次检测结束后，将COD、NH3-N、总磷检测仪的电源断开，不设置检测间隔时间。建议每天进行一次原水（BAF进水）和产水（超滤出水）的监测。其数据按照电磁阀开启的命令，DCS系统自动进行记录。

3.14.2污泥/二氧化氯/循环水加药系统的控制说明

3.14.2.1污泥脱水系统

允许条件：污泥池设定液位达到1.5米时

污泥脱水系统配有A、B二组装置。二组设备，可单独运行，也可以同时运行。正常运行，选用二套设备。

污泥脱水系统只发启动/停止污泥脱水系统命令，污泥脱水系统配有污泥泵、泡药机、带式污泥脱水机、螺旋输送机和控制系统，控制柜设有就地/远程选择开关和故障指示。启动或停止发出，系统返回“运行”或“停止”指示。

停止条件：污泥池液位低于0.7米，发停污泥脱水系统运行命令。

3.14.2.2二氧化氯系统

二氧化氯系统配有就地/远程旋钮，DCS只发启动或停止二氧化氯系统命令，启动后，二氧化氯系统发回“运行”指示；设备如果发生故障，控制系统发回“故障”报警信号，并自动停机。所引发的故障，需现场检查故障信息。

3.14.2.3 CIP热水箱加热系统

热水箱进水电磁阀：热水箱液位低于1.75m联开，热水箱液位高于2.7m联关。

（1）自动启动加热：

启动条件：CIP热水箱液位高于2.0m，且CIP热水箱温度低于25℃，且无膜池进行CIP或CEBW。

第一步：打开加热循环电磁阀

第二步：启动选择的热水泵

第三步：启动加热器

（2）自动停止加热：

停止条件：CIP热水箱液位低于2.0m，或加热器事故跳闸，或有膜池进行CIP或CEBW。

第一步：停止加热器

第二步：停止选择的热水泵，关闭加热循环电磁阀

3.14.3 BAF单元

3.14.3.1滤池启动步序

步序允许：中水调节池水位高于0.6m且对应的C/N池或N池不在反洗进程中

(1)开C/N池进水气动蝶阀、N池进水气动碟阀，启#1中水提升泵，开中水提升泵电动出口阀1 。

(2)开C/N池曝气进气气动碟阀、N池曝气进气气动碟阀门。

(3) 启＃1、＃2 C/N池曝气风机，关C/N池曝气风机排空电动门；启动＃1、＃2N池曝气风机，关N池曝气风机排空电动门。

(4)步序结束。

3.14.3.1滤池停止步序

（1）关C/N池进水气动蝶阀、N池进水气动碟阀，停联锁投入的中水提升泵。

（2）保持C/N池、N池曝气风机正常运行。

（3）步序结束。

3.14.3.2 滤池反洗步序

自动触发：

（1）C/N池和N池连续运行48小时自动反洗一次，界面显示“已运行时间”。

（2）滤板下部压力开关动作强制反洗（压力开关1、4对应#1滤池；压力开关2、5对应#2滤池；压力开关3、6对应#3滤池；）

允许条件：中间水池液位高于1.2m且其它所有C/N滤池和C/N池不在反洗状态

3.14.3.2.1 C/N池步序

(1) 关C/N池进水气动蝶阀，关C/N池曝气进气气动蝶阀，关N池进水气动蝶阀，开C/N池反冲洗排水气动蝶阀。

(2) 启动#1.#2生化反洗风机，开C/N池反冲洗进气气动蝶阀，延时10S

关生化反洗风机排空电动阀。延时5min，进入下一步。

(3) 开C/N池反冲洗进水气动蝶阀，启动#1.#2生化反洗泵。延时5min，

进入下一步。

(4) 开生化反洗风机排空电动阀。

(5) 关C/N池反冲洗进气气动蝶阀，停#1.#2生化反洗风机。延时7min，

进入下一步。

(6) 关C/N池反冲洗进水气动蝶阀，停#1.#2生化反洗泵，关C/N池反冲

洗排水气动蝶阀。

(7)反洗结束。延时4个小时进入N池反洗步序。

3.14.3.2.2 N池步序

(1) 关N池曝气进气气动蝶阀，开N池反冲洗排水气动蝶阀。

(2) 启动#1.#2生化反洗风机，开N池反冲洗进气气动蝶阀，延时10S

关生化反洗风机排空电动阀。延时5min，进入下一步。

(3) 开C/N池反冲洗进水气动蝶阀，启动#1.#2生化反洗泵。延时5min，进入下一步。

(4) 开生化反洗风机排空电动阀。

(5) 关N池反冲洗进气气动蝶阀，停#1.#2生化反洗风机。延时6min，进入下一步。

(6) 关N池反冲洗进水气动蝶阀，停#1.#2生化反洗泵，关N池反冲洗排水气动蝶阀。

(7)反洗结束。

注：N池反洗步序结束后，如果为强制反洗触发则系统停在当前状态。

N池反洗步序结束后，如果为非强制自动触发则转入启动步序。
