分床精处理应用于600MW 直接空冷机组的汽水品质特点
郭包生1 罗奖合2 李井泉1 张志国1 王涛英1 王广珠2
1 内蒙古大唐国际托克托发电有限公司 （内蒙古呼和浩特，010206）
2 西安热工院有限公司（陕西西安 710032）
[摘 要] 对内蒙古大唐国际托克托发电有限公司分床精处理工艺首次应用于600MW 直接空冷机组系统特点、汽水品质特点进行了介绍，并根据实际运行结果提出了建议。
[关键词] 分床 精处理 直接空冷 系统 汽水品质 树脂
1 引言
目前常用的凝结水处理系统是混床处理技术，采用的处理方法有：前置过滤器（覆盖过滤器、电磁过滤器、管式微孔过滤器、氢型阳床、粉末树脂过滤器等）、混床（氢型混床、铵型混床、三层混床等）、三室床等。在我国凝结水处理混床主要有氢型混床（RH/ROH）、铵型混床（R NH4/ROH）和前置氢型阳床加氢型混床（RH --RH/ROH）等系统，采用单床处理系统很少，而在600MW 空冷机组采用单床处理系统目前仅有内蒙古大唐国际托克托发电有限公司，为此本文将对这一系统特点和汽水品质特点作介绍，供同行参考。
2 分床精处理系统特点
2.1 系统特点
系统为阳、阴单床串联，并设有阳床、阴床自动旁路系统，当凝结水温度高于设定值时，阴床自动退出运行；如果凝结水温度继续升高至设定值，阳床也自动退出运行，以达到保护树脂的目的。
2.2 工艺特点
2.2.1 不需要进行树脂的混合及分离，简化了树脂再生过程，同时也消除了由于树脂分离和混合而引起的出水质量问题。由于不存在阴阳树脂的交叉污染，较大程度提高了树脂的再生效果，增大了树脂的运行周期。
2.2.2 对凝结水温度变化大的特点适应性较好，由于是空冷机组，凝结水温度随着季节的变化大，夏季当凝结水温度达到70℃时，阴床退出运行，只投运阳床并加大精处理出口的加氨量，当凝结水温度达到85℃时，阳床退出运行。
3 汽水品质特点
3.1 空冷机组凝结水温度特点
空冷机组汽轮机工况受环境气温影响较大，汽轮机尾部参数变化也大，直接空冷机组的背压较高，凝结水温设计额定值是54℃，设计最大值是85℃。夏季白天气温超过30℃时，机组全天凝结水温可达45～78℃，而托电4 台湿冷机组的全天凝结水温只有34～49℃。
托电#6 机组凝结水温比其他3 台空冷机组偏高8℃左右（其真空度比其他3 台空冷机组偏低9%），夏季每天12 点至24 点的时间段内凝结水温可达70～75℃，比大气环境温度高出30～40℃，其他3 台空冷机组凝结水温度只在每天20 点左右超过70℃，持续时间2 至4h。除夏季以外其他季节空冷机组的凝结水温度一般在34～55℃。
从2005 年9 月至2007 年6 月4 台600MW 空冷机组凝结水出现过的最高温度是79℃，4 台600MW 空冷机组全天凝结水温度在70℃以上运行达到10h 的共有17 天。
3.2 机组汽水氢电导特点

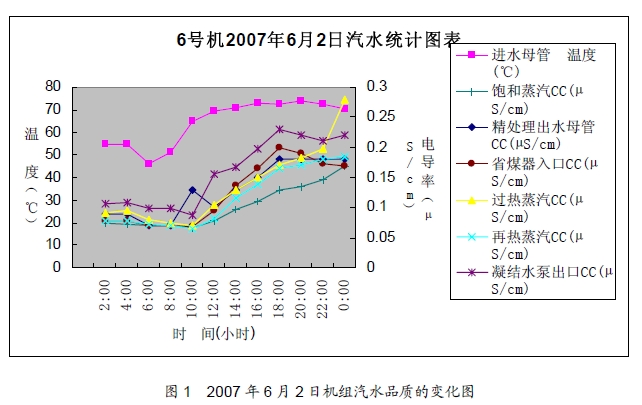

运行数据显示,当凝结水温度超过54℃时，精处理出水、给水、饱和蒸汽、过热蒸汽、再热蒸汽电导均有同步升高的现象；当凝结水温超过73℃时，各汽水指标的电导急剧升高，已超过国标中的期望值(0.2μS/cm)，接近超标值(0.3μS/cm) ；当凝结水温超过73℃时的持续时间达到10h 左右的时候，各汽水指标的电导就会超过0.3μS/cm，图1 是以2007 年6 月2日一天时间内凝结水温度变化对#6 机组汽水电导的影响绘制出的趋势图（当凝结水温超过70℃时，只有阳床在线运行，阴床已自动退出运行）。

3.4 阴床退出运行后机组汽水品质的变化特点
3.4.1 SiO2 的变化
阴床退出运行时间如果不超过4h，机组汽水SiO2 基本没有变化；阴床退出运行时间如果超过4h，精处理出水SiO2 由（4～6）μg/kg 上升至(8～10)μg/kg，机组其他汽水SiO2 由(2～3)μg/kg 上升至(6～8)μg/kg。
3.4.2 精处理出水pH 值和氢电导的变化
阴床退出运行时间如果不超过2h，精处理出水pH 值基本没有变化；阴床退出运行时间如果超过2h，精处理出水pH 值由7.3 左右降到6.3 左右。氢电导上涨(0.1～0.2)μS/cm。
3.5 阳床退出运行后精处理出水水质的变化特点
精处理出水电导增大至7μS/cm 左右，相当于凝结水的电导，但是锅炉给水氢电导和机组汽水品质没有明显变化，说明导致电导增大的因素只是凝结水中的氨，并非其他杂质；精处理出水pH 值上涨0.4 左右，SiO2 基本没有变化。
3.6 凝结水溶氧特点
凝结水溶氧量超标，但经过除氧器除氧之后，给水的溶氧量能控制在1μg/L 左右。通常情况下，冬季凝结水的过冷度偏大，其溶氧值就比较高，夏季凝结水的过冷度比较小，其溶氧值就比较低。托电4 台600MW 直接空冷机组投产以来凝结水溶氧值统计见表1、表2。
