浅谈国投钦州电厂600MW 凝结水处理工艺改进探讨
雷建平
国投钦州发电有限公司 （广西钦州 535008）
[摘 要] 针对国投钦州燃煤电厂2×600MW 超临界机组的凝结水精处理系统投运以来存在的混床运行周期
短、传脂过程中出现阴、阳脂互相携带等问题，针对此制定了切实可效的改进方案，即对混床树脂的传送、再生及运行等步序及工艺进行了改进。结果表明，改进后混床的运行周期明显提高，出水水质DD＜0.1μ s/cm(经H+交换柱后)。相应再生次数的减少，每年还可节约酸、碱用量等，直接经济效益约达20 万元/年。
[关键词] 凝结水处理 混床 工艺改进
Technique Improvement for Condensate Polishing System
in SDIC Qinzhou 600MW Power Plant
Lei Jian-ping
(SDIC Qinzhou Electric power.Ltd, Qinzhou City, Guangxi Province, 535008)
Abstract: Shortness of mixed bed system running period and carrying over of cation and anion condensate
polishing system in supercritical 2×600MW power plant. According to this, efficiency scheme has been taken to
improve the resin transmission and regeneration and separation of mixed bed system. As a result, mixed bed
system running period became much longer than before, the out water quantity DD＜0.1μs/cm ( back of H+
exchanger). Annually20,000 RMB economic benefit would be made through saving asid and base due to the less
of separation.
Keyword: condensate polishing system, mixed bed system, technique improvement
1 前言
随着我国电力事业的迅速发展，高参数大容量机组越来越多，高参数大容量机组蒸汽溶解杂质的能力大，而水汽系统热力设备承受的热负荷高，更易发生结垢和腐蚀，所以对给水的水质要求更加严格，而凝结水是给水的重要组成部分，因此凝结水精处理工艺是非常重要的环节，我厂凝结水精处理系统设备由中国华电工程（集团）有限公司提供的中压凝结水精处理装置，该系统由由2 套2×50%凝结水量的管式过滤器和3×50%凝结水量的高速混床系统，每台混床正常运行时流速100m/h，流量可达到700m3/h，最大流速120m/h，流量可达到840m3/h，机组正常运行时，两台混床流量达1400m3/h，可满足单台600MW 机组最大凝结水量1450m3/h 的处理。设计温度60℃，正常运行温度≤50℃。与混床配套的再生系统是
常压三塔式体外再生系统，即树脂分离塔（SPT）、阴树脂再生塔（ART）和阳树脂再生兼存储塔（CRT）。
2 工艺改进措施
2.1 旁路的改造工艺
每台机组各有2×50%前置单元和一个旁路单元，混床单元配备3×50%高速混床、三台树脂捕捉器，一个混床旁路，一台再循环泵。正常运行情况下，两台高速混床运行可满足该机组100%凝结水量的处理。考虑到安全经济运行，整个凝结水精处理系统设有一个总旁路门在需要的时候可将整个系统旁路掉(就地设紧急按钮)同时需增加系统运行设计程序。
2.1.1 只要控制电源停电，总旁路将自动打开。

2.1.2 当温度高于50 度或压差大于0.35MPa，自动开启。（与控制方式无关，手动与自动）。
2.1.3 当系统流量过高的时候，可以将旁路控制开关打到手动，旁路可以开到任意开度。
2.1.4 无论控制方式如何，如果在就地按下事故紧急按钮，将自动打开，开100%。
2.1.5 当设备正常运行时候，管过或者混床出入口门干预被关时，总旁路应自动打开。
2.2 树脂交叉污染产生的原因分析，及采取的措施
2.2.1 树脂不能彻底分离的原因是两种树脂的分离靠的是在水中沉降速度不同，而两种树脂的良好混合又必须减小两种树脂沉降速度的差值，这是一对无法克服的矛盾。即加大沉降速度的差值将造成混合不好，减小差值又将影响两种树脂的分离，这是混床的致命弱点。
树脂分离不好将造成交叉污染；不仅降低了出水水质和周期制水量，而且还会成为炉水pH 值降低和汽轮机的酸性腐蚀的主要原因。

2.2.2 反洗流速和反洗时间对分层的影响
树脂的反洗流速和时间有密切关系，即在一定流速下经过一定时间的反洗，树脂得到良好的分层。目前各个水处理公司采用的反洗流速和时间都不同，都是取决于各自的分离方法来取定反洗的时间和流速。但各个树脂公司对本公司的树脂也都有不同的反洗流速要求。

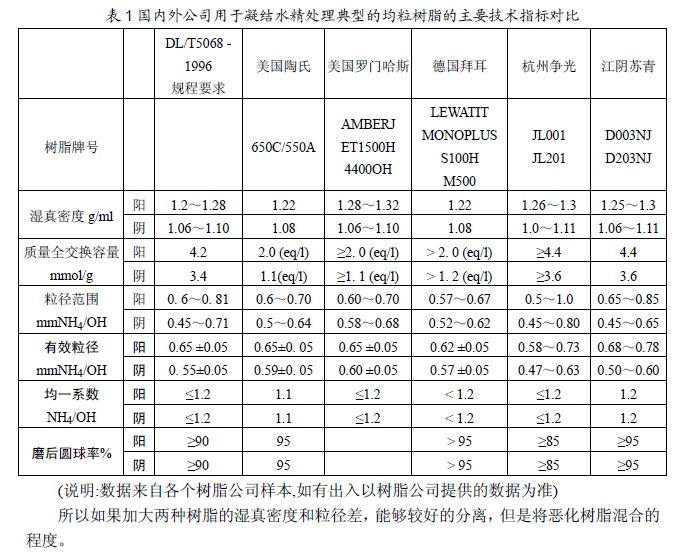

实际上树脂的分层与反洗时间有密切的关系，即在一定的流速下经过一定的时间的反洗就能将阳阴树脂分开。根据罗门哈斯树脂公司的资料，均粒树脂在一定的流速下，在整个床膨胀30 %的情况下，经15 分钟反洗，分离程度可达98 %左右，经过20 分钟反洗可达99 %
左右的水平。而普通树脂仅95 %左右(20 分钟) 。
