监利生物质电厂设计与运行情况简介
                                                                                                                 田新民
一、工程概况
1、锅炉参数
监利4×12MW 生物质电厂设计利用监利县及周边地区丰富的稻壳和秸秆等生物质资源作为燃料进行发电，计划建设4×65t/hCFB锅炉，一期工程已建成2×65t/hCFB锅炉，并已运行发电。
锅炉主要参数如下：
锅炉最大连续蒸发量： 65t/h
额定蒸汽压力： 5.29MPa(g)
额定蒸汽温度： 450℃
给水温度(BMCR)： 152.2℃
锅筒压力（BMCR）： 6.17MPa(g)
空预器进风温度20℃
热一次风出口风温145℃
排烟温度145℃
锅炉效率（以低位发热量计）90.49%

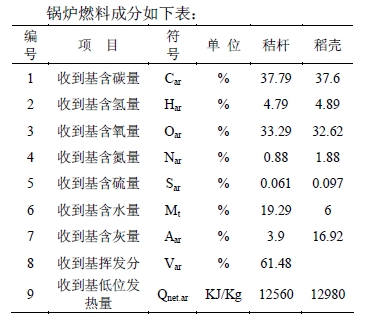

2、燃料特性

3、燃烧系统设计设置
(1)给料系统
炉前采用一级给料，燃料通过皮带输送机送至每台炉的一个炉前料仓，再通过4 台无轴式双螺旋给料机送入布置在锅炉前墙的四个给料管后进入炉膛。
(2)配风系统
锅炉采用两级配风，一次风为热风，二次风为冷风。每台炉设一台一次风机、一台二次风机、一台播料增压风机和两台用于返料装置的高压流化风机。风机裕量按《火力发电厂设计技术规程》选取，一、二次风机的风量余量为20%，一次风机的压头余量为25%，二次风机的压头余量为30%。
由一次风机出口来的冷一次风大部分通过空气预热器升温至145℃后从炉膛下部的布风板进入炉膛；另一路通过播料增压风机增压后，从给料口进入炉膛。另外，油枪点火用风也是由空气预热器出口的热一次风供给，当锅炉点火启动时，需先启动一次风机，以提供床下油枪点火用风。
由二次风机出来的冷二次风分四路进入二次风箱，再经若干二次风分配管进入炉膛密相区上部。
高压流化风系统选用两台100%容量高压流化风机，一台运行，一台备用。高压流化风机出口一路接入两个返料腿上的流化风接口，另一路接入一次热风作为调节高压流化风风量用。
(3)烟气系统
每台锅炉配一台引风机和一台布袋除尘器。引风机裕量按《火力发电厂设计技术规程》选取，风量余量为20%，压头余量为20%。除尘器效率≥99.8%，除尘器出口烟气含尘浓度≤50mg/Nm3。
二炉合用一座烟囱，烟囱高度为100m，出口内径为φ2.2m。

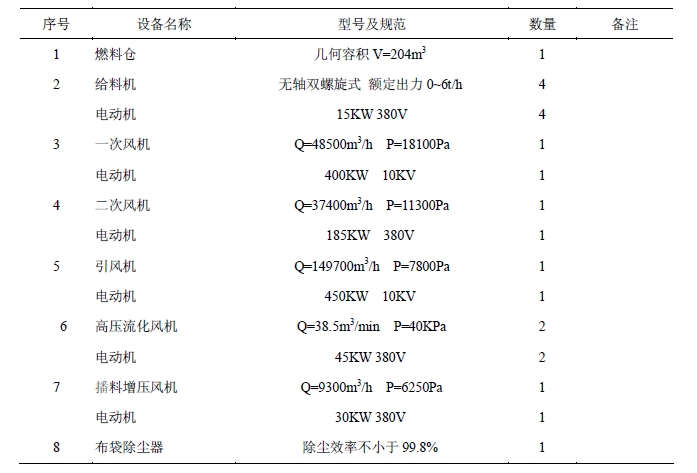

(4)燃烧系统辅机选型(单台锅炉)

二、实际运行基本情况简介
锅炉投运至今已快一年，使用燃料上半年主要为稻壳，下半年主要为秸秆和树皮。秸秆由收购方破碎到3~5cm后运到厂内，厂内不破碎；树皮及残枝运到厂内后需进行破碎。运行中燃料变化时需调整风室压力。
锅炉运行时料层高度约为600～800mm，全部床料量约7～8 吨，燃用稻壳时每小时约需补充200kg床料。
锅炉投运至今最长连续运行时间为22 天，主要是因为燃料不足而停机，也存在因辅机故障而停机。
运行中锅炉最大出力可达到68t/h，机组负荷可达到12MW，但厂用电率大于15%。运行情况表明燃烧系统辅机设计选型与实际运行工况基本一致。
燃料燃烧后稻壳灰为灰白色，而秸秆灰为黑色。
机组投运后发电成本约0.54 圆/度，供电成本约0.6 圆/度；其中燃料成本约占总成本的67%，人工成本约占12%。当燃料价格高于330圆/吨时，发电经济效益较差。
机组运行时，播料增压风机未投运，发电标煤耗约520g/kWh。
三、运行中出现的主要问题及原因分析
1、燃用秸秆、树皮等燃料时，料仓易搭桥而不下料、螺旋给料机易堵塞；锅炉采用秸秆、树皮等燃料时，为了保证流化良好，需对燃料进行破碎。在破碎及储存过程中，已破碎好的成品燃料中易混入未破碎的长秸
秆及树皮等，而这些长秸秆或树皮、树枝加入料仓和螺旋给料机后，容易互相缠绕、搭接，在料仓中引起搭桥，造成燃料堆积；在给料机中容易将螺旋叶片卡死，造成堵塞。
燃用稻壳等颗粒燃料时给料系统不会堵塞。
2、螺旋给料机轴承易磨损，约四个月就需更换；螺旋给料机设计时采用变频调速，未设置齿轮减速箱，也未设置润滑油箱或油杯，造成轴承润滑不良。当灰尘进入或给料机因堵塞而过载时，容易引起轴承磨损。
3、燃用稻壳时，锅炉受热面及引风机叶片磨损严重。
稻壳灰中含硅量较高，硅的硬度大。使稻壳燃烧后形成的灰粒硬度大，且带有尖锐的棱角而非规则的圆形，使得灰粒的磨损性强，因此对锅炉受热面磨损严重；烟气通过除尘器后，在排放浓度达标的情况下，烟气中含的少量残余灰粒仍会对引风机造成严重磨损。
燃烧秸秆或树皮时磨损较轻。燃料湿度大时易堵料，燃料水分控制在35%以下时，燃烧状况较好。
燃烧稻壳后，在一些床料颗粒外会形成一层粘附性较强的物质，运行过程中这种颗粒会成为焦核而引起结焦。
四、改进措施
1、由于秸秆容易搭桥，造成燃料堆积，使得料仓料位计不能正确显示料位，运行时只能加强巡视，增加人工观察控制，发现燃料堆积、堵塞时及时清除。另外在燃料破碎时应加强检查，尽可能减少未破碎的长秸秆混入。
设计料仓时，其出口长度宜适当加大，而将宽度适当缩小，以增强料仓中燃料的流动性，减少堆积。
2、对给料机轴承需加强密封和润滑，以减轻磨损，延长使用时间。
3、今后对燃用稻壳的锅炉，在签订锅炉技术协议时宜要求对烟气流速较高部位的受热面管子外壁喷涂防磨材料，防止磨损爆管；在签订引风机技术协议时应要求叶轮及轮毂采用耐磨材料。
燃用稻壳并在将炉渣回收作为床料时，应将较大的渣粒丢弃，而有意添加一部分新鲜床料，即燃烧稻壳时床料添加量要多一些，以避免炉膛结焦。
